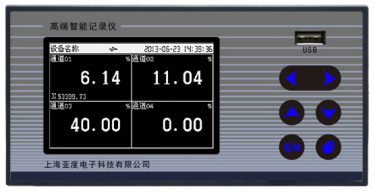

直流電流記錄儀YA200R系列，可以同時測量直流電流值，顯示直流電流值和同時記錄直流電流值。直流電流記錄表模擬輸入中可設定選擇：

信號類型、量程范圍，測量單位，小數點、數值修正、上下限報警值等功能。儀表具有：傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史

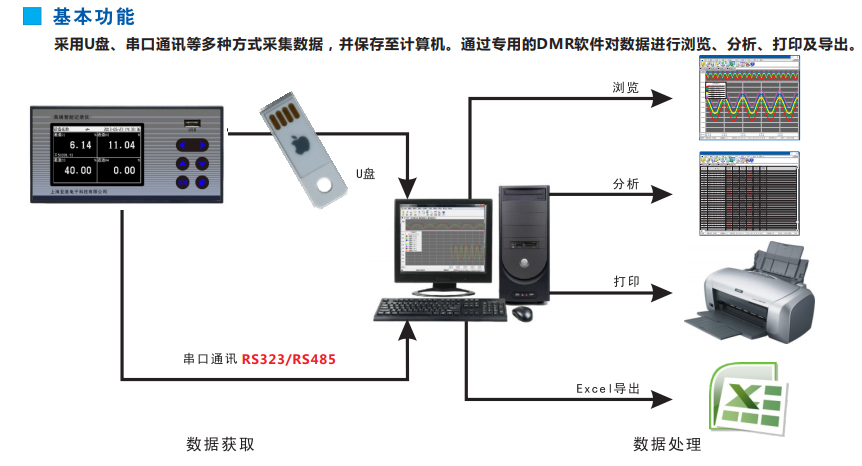

數據轉存、打印以及遠程通訊功能。帶標準USB2.0接口，支持優盤數據轉存功能。 可配帶USB接口和232接口/485接口/打印接口等，用戶可用U盤或

者232數據線來把直流電流記錄表內的數據傳到電腦上，用儀表專用數據分析軟件打開，電腦上可自動生成時時及歷史數據列表、曲線圖和圓盤圖等

形式。還可選配微型打印機，實現在現場打印數據和曲線等功能。

　　功能特點

　　　*測量范圍：各種壓力、溫度、濕度、電流、電壓、電量、流量等信號范圍均可

　　　*基本誤差：±0.2%F.S

　　　*顯 示 器：單色液晶顯示，320*200分辨率，LED背光、畫面高倍清晰、寬視角。

　　　*記錄測量路數：1-4路，具體路數根據客戶要求定做。

　　　*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。

　　　*輸出規格：4路可組態繼電器觸點輸出，觸點容量3A/250VA,3A/C30VDC(阻性負載)默認為常開觸點。

　　　*記錄間隔與記錄時間：

　　　　　　 記錄間隔 1秒 2秒 5秒　 10秒 15秒 30秒 　 1分 　 2分 　5分 10分 30分

　　　　　　 記錄長度 3天 6天 15天 30天 45天 90天 180天 360天 2.5年 4年 14年

　　　*通訊、打印： 通訊接口：RS232C 或RS485

　　　　　　　波特率：1200、2400、9600、19200

　　　　　　　打印接口：RS232C 串口微型打印機

　　　*斷電保護：FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存.采用硬件時鐘，掉電后也能準確運行

　　　*電 源：開關電源85VAC～265VAC、50Hz 或DC24V、功耗<10W

　　　*環境溫度：0 － 50℃ 環境濕度：0 － 85％RH （不結露）

　　　*儀表尺寸：160×80×99（mm） 開孔尺寸：152×76（mm）

直流電流記錄表測量圖：

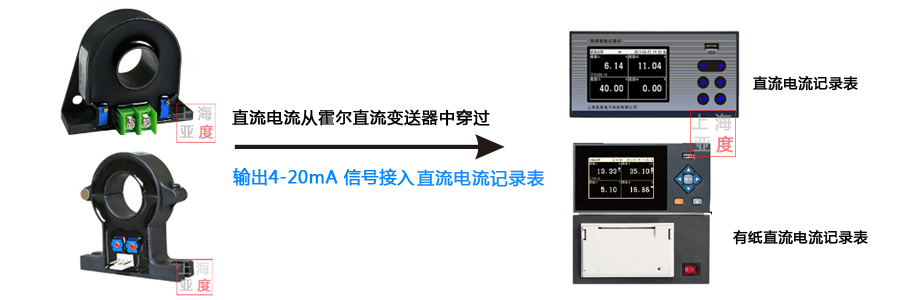

測量方法一：

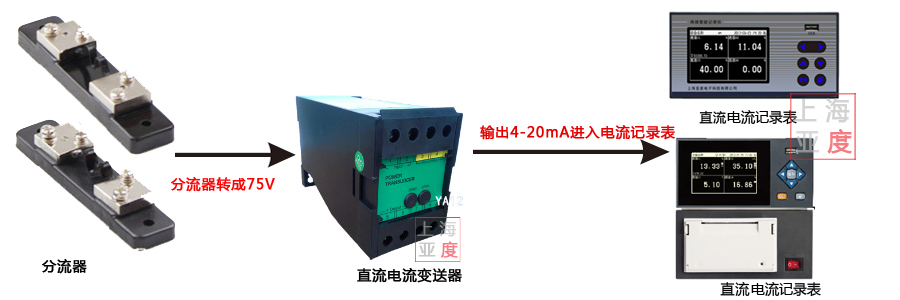

測量方法二：

　 主要技術指標：

　　　輸入通道：1-4通道輸入可選，信號全隔離，測量周期1秒

　　　輸入種類：熱電阻、熱電偶、電壓、電流和頻率等。

　　　存儲容量：內部存儲，閃存32M 外部存儲，媒體優盤，格式FAT32

　　　顯示屏：　單色液晶顯示，320*200分辨率，LED背光

　　　報警輸出：1-4點，常開觸點 觸點容量250VAC/3A 30VDC/3A

　　　模擬輸出：輸出信號4-20mA，輸出1點最大負載750Ω

　　　配 　電： 2路24VDC±10% 每路30mA

　　　USB接口：USB2.0高速接口，可以用U盤轉存數據

　　　操作系統：簡體中文，英文雙語可選

　　　通訊接口：RS485接口和RJ45接口可選，標準ModbusRTU協議

　　　打印功能：1路微型打印機接口，可配微型打印機，現場打印數據。

　　　電　 源：交流：100-240VAC,頻率：50-60HZ,直流24VDC±10%

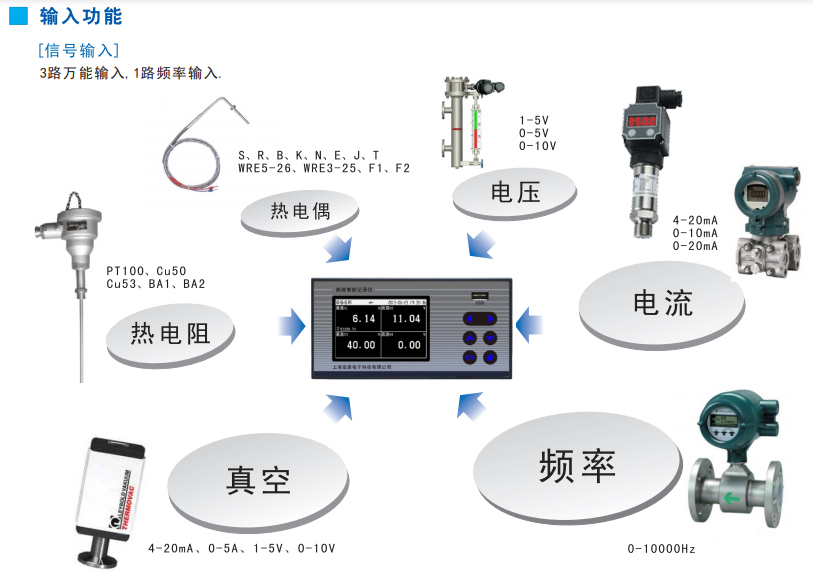

　　　輸入種類：
　　　　　　　　　

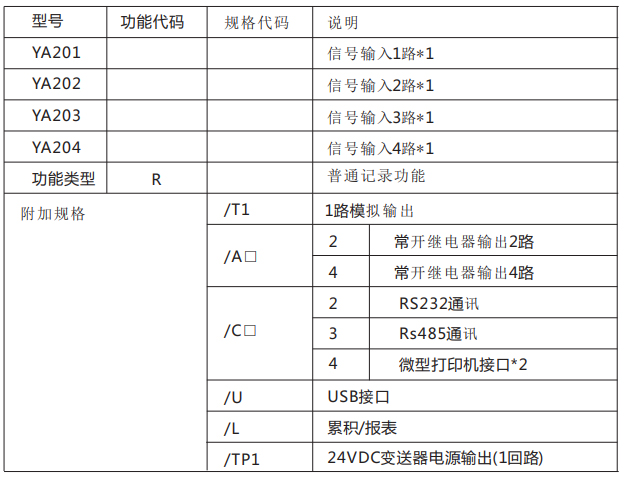

　　 選型表：
