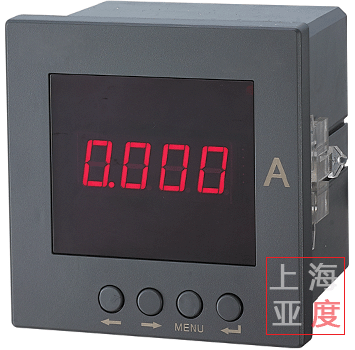

一、單相多功能表功能和特點：
單相多功能表,可與互感器配套使用，對電網中的單相電流、單相電壓、單相有功功率、單相無功功率、單相視在功率、單相功率因數、
單相頻率、正反向有功電能、正么向無功電能等參數測量，采用數字LED方式顯示，單相多功能表具有精度高，隔離性強，性能穩定，抗振動等優點，
可設定PT、CT變化，可直接替代原有指針式儀表。
1、 采用高性能處理芯片，搭配獨立計量芯片，測量精度高，運行速度快。
2、 測量多種電力參數，CT可任意設定。
3、 采用LED數碼顯示。
4、 額定電流：AC5A AC1A，額定電壓：AC220V
5、 顯示倍率、通訊地址，波特率等通過面板上按鈕可設置，使用非常靈活方便。
6、 0~20mA或4~20mA模擬量輸出。
7、 報警輸出，對被測量參數實現上下限監控。
8、 RS-485數字接口，采用標準MODBUS-RTU協議。
9、 開關量輸入，可監視系統內開關量狀態。
10、數字校零、數字校調，精度高，性?xún)r(jià)比極高。
二、功能特點
精度等級
|
電流、電壓為0.5級，有功電能為0.5級，無功電能為1級
|
顯示
|
LED數碼顯示或中文LCD液晶顯示
|
輸
入
|
網絡 |
單相、三相三線3P3L、三相四線3P4L
|
| 電壓 |
額定值
|
AC220V、AC400V/AC100V(可通過PT擴展量程) |
過負荷
|
持續：1.2倍 瞬時：電壓2倍(10秒)
|
功耗
|
＜1VA(每相）
|
| 阻抗 |
＞300kΩ |
| 電流 |
額定值 |
AC1A/AC5A(可通過CT擴展量程，訂貨時說明) |
| 過負荷 |
持續：1.2倍 瞬時：電流10倍(5秒) |
| 功耗 |
＜0.4VA(每相） |
| 阻抗 |
＜20MΩ |
電源
|
工作電源
|
AC220V、AC/DC 80-265V、AC380V、DC24V、DC48V
|
功耗
|
≤5VA
|
| 輸出模塊 |
脈沖輸出 |
2路電能脈沖輸出，光耦繼電器，常數：5000imp/Kwh(Kvarh)
|
| 開關量輸入 |
2路或4路開關量輸入 |
| 開關量輸出 |
2路或4路開關量輸出 |
| 模擬量輸出 |
1-4路 |
| 通訊接口 |
RS485接口 MODBUS-RTU協議，波特率1200、2400、4800、9600可選 |
| 隔離耐壓 |
輸入和電源＞2kv，輸入和輸出＞1kV，電源盒輸出＞2kV |
絕緣電阻
|
≥100MΩ
|
工作條件
|
環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
|
三、單相多功能表 選型表
產品型號 |
單相數碼多功能表 |
單相液晶多功能表 |
產品功能 |
YE4E-2S1 |
|
YE4E-21Y |
YE4E-91Y |
YE4E-31Y |
YE4E-A1Y |
單相電流 |
標配 |
標配 |
標配 |
|
|
|
單相電壓 |
標配 |
標配 |
標配 |
標配 |
|
標配
|
單相有功功率 |
標配 |
標配 |
標配 |
|
|
標配 |
單相無功功率 |
標配 |
標配 |
標配 |
|
標配 |
|
|
標配 |
標配 |
標配 |
|
|
|
|
標配 |
標配 |
標配 |
|
|
標配
|
|
標配 |
標配 |
標配 |
標配 |
標配 |
標配 |
正反向有功電能 |
標配 |
標配 |
標配 |
標配 |
標配 |
標配 |
正反向無功電能 |
標配 |
標配 |
標配 |
標配 |
標配 |
標配 |
通訊 |
RS485/MODBUS-RTU協議(默認) |
脈沖 |
一路有功 |
顯示方式 |
一體式LED數碼顯 |
LCD液晶顯示 |
開入/開出 |
2DI/2DO(選配) |
模擬量 |
1路(選配) |
面板尺寸 |
120×120 |
96×96 |
120×120 |
96×96 |
80×80 |
72×72 |
開孔尺寸 |
111×111 |
91×91 |
111×111 |
91×91 |
76×76 |
67×67 |
工作電源
|
AC220V(默認) 不帶輔助選配電源：A3: AC380V D2: DC24V D4: DC48V AD: AC/DC80~265V
帶輔助必須選用AC/DC80~265V電源 |
四、單相多功能表 接線示例圖
訂貨說明：
訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，變送、通訊、開入、開出等要求以及工作電源等內容。
例1：型號：YK4I-21CMAD
輸入：AC 500/5A
帶1路通訊、帶1路模擬量變送輸出、工作電源：AC/DC80~265V
開孔尺寸：111×111mm
五、單相多功能表 尺寸
 |
外形尺寸mm
（LxH）
|
殼體尺寸mm
（AxB） |
開孔尺寸mm
(SxY)
|
總長mm
(N)
|
深度mm
(M)
|
120x120 |
109x109 |
110x110 |
95 |
85 |
96x96 |
90x90 |
91x91 |
95 |
85 |
80x80 |
75x75 |
76x76 |
95 |
85 |
72x72 |
66x66 |
68x68 |
95 |
85 |
|
六、單相多功能表 安裝方法
|
