YX500R系列工業電流記錄儀，7寸彩色觸摸顯示屏 32路萬能信號輸入，可接入場的各種需要監視記錄的輸入信號，比如電流、電壓、熱電阻、

熱電偶和頻率等工業標準信號。

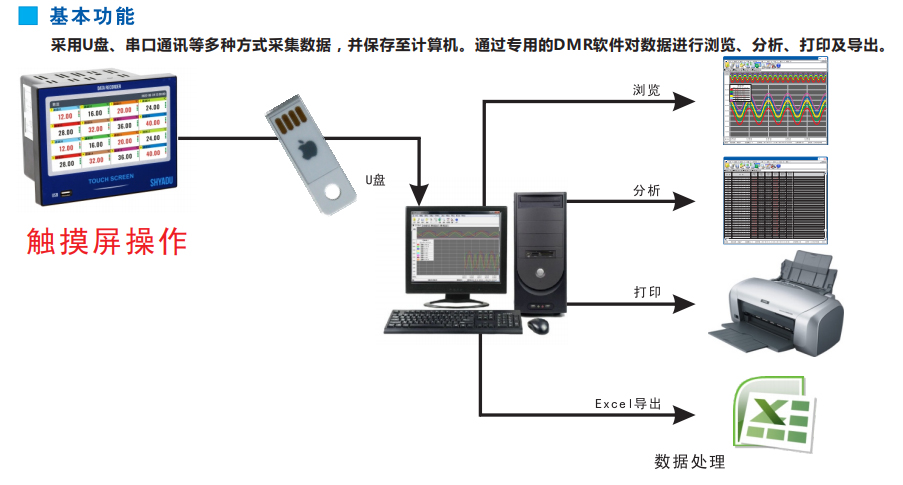

　　 YX500R可同時配置報警繼電器輸出、電流變送辦理出等功能。實時采集信號、保存通道數據，形成歷史數據，最快1秒記錄間隔，可以通過USB

設備快速轉存歷史數據，支持RS485,以太網通訊接口。記錄數據及狀態以數值，棒圖和曲線多種數據屏現形式顯示。

　　 YX500R系列電流記錄儀，64MB內存， 90萬條歷史記錄，256條通道報警記錄，256條掉電記錄，操作日志，內置中英雙語自切換，RS485通

訊接口,標準Modbus RTU,以太網通訊接口-標準Modbus TCP。

　　功能特點

　　　　*測量范圍：各種壓力、溫度、濕度、電流、電壓和頻率等信號范圍均可

　　　　*基本誤差：±0.2%F.S

　　　　*顯 示 器：高清7寸彩色觸摸顯示屏。

　　　　*記錄測量路數：最多達 32路萬能隔離輸入通道，具體路數根據客戶要求定做。

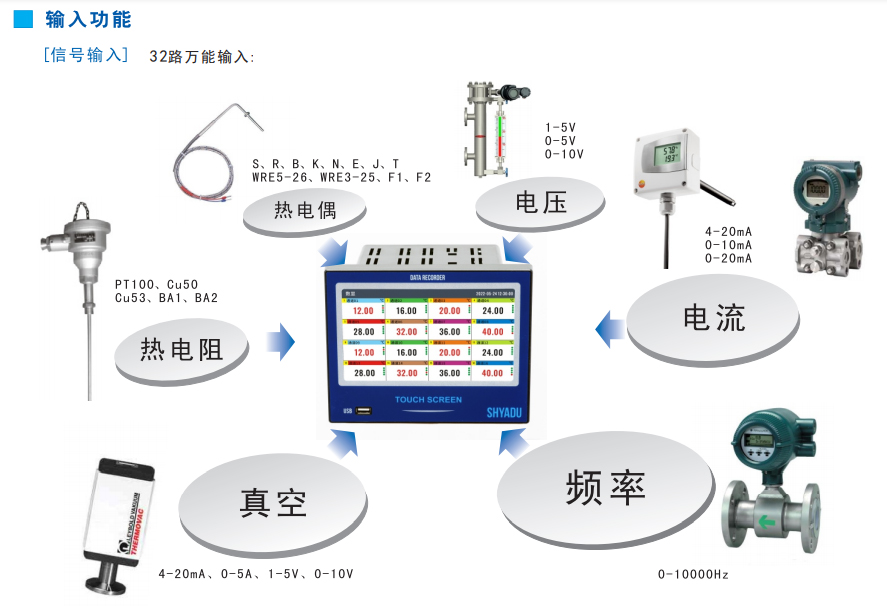

　　　　*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。

　　　　*輸出規格：最多達 8路電流變送輸出，最多達 16路繼電器輸出。

　　　　*電流的記錄過程

　　　　測量單相電流值

　　　　單相交流電流—進入互感器轉為(0-5A)—接入單相電流變送器(YA12)轉換為4-20mA信號輸出—將4-20mA信號接入單相電流記錄表

　　　　YA204R后可顯示記錄單相電流數值。

　　　　 *記錄間隔與記錄時間：

　　　*電 源：交流 100-240VAC 50Hz/直流 24VDC±10%（反接保護） 功率20W

　　　*環境溫度：-10~60℃ 濕度： 0~85%RH（不結露)

　　　*儀表尺寸：面板 187*147mm 深度 145mm 開孔 138*138mm

　 主要技術指標：

　　　輸入通道: 1-32路輸入可選，信號全隔離，采樣周期1秒.

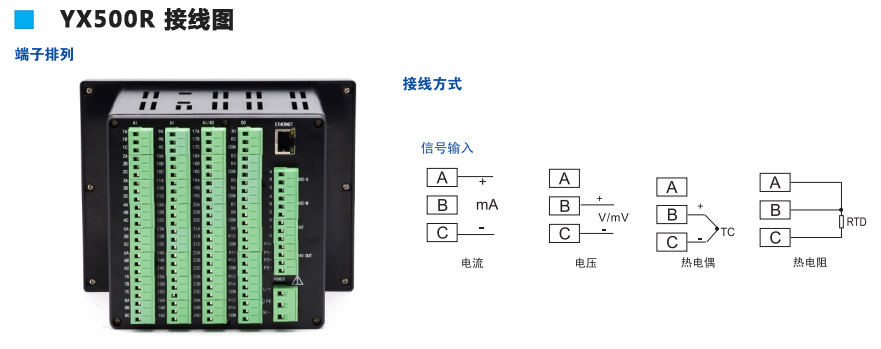

　　　輸入信號： 熱電阻、熱電偶、電壓、電流和頻率等。

　　　存儲容量： 64MB內存， 90萬條歷史記錄

　　　顯示屏�。� 高清 7寸彩色觸摸顯示屏

　　　變送輸出： 最多達 8路電流變送輸出

　　　報警輸出： 最多達 16路繼電器報警輸出

　　　配　　電： 2路直流 24VDC配電

　　 USB　接口： USB2.0高速接口,可以用U盤轉存數據.

　　　操作系統： 簡體中文、英文雙語可選

　　　通訊接口： Rs485通訊接口 -標準 Modbus RTU

　　　打印功能： 微型打印機接口，可配微型打印機，現場打印數據。　

　　　電　　源：交流：110V/220VAC 直流24VDC±10%

　　　尺寸重量： 面板 187*147mm 深度 145mm 開孔 138*138mm

　　　輸入種類：
