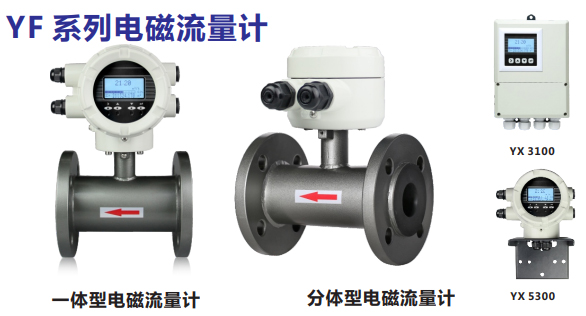

YF系列電磁流量計適用于電導率大于5μS/cm導電介質，公稱通徑范圍寬，適應各種實際環境條件，具有多種供電方式，多種信號輸出，采用

標準RS-485串行通訊接口，支持國際通用標準MODBUS-RTU通訊協議和GPRS等多種無線和有線通信組網方式，具有累積脈沖當量輸出。提供可遠程網

絡訪問的無線抄表系統（計算機管理軟件和數據庫）。

行業應用

電磁流量計是一種高精確度、高可靠性的速度式流量計，廣泛應用于石油、化工、鋼鐵、食品、電力、造紙、水處理、供水、供熱、環保等行業。
　　　　　　　　　　

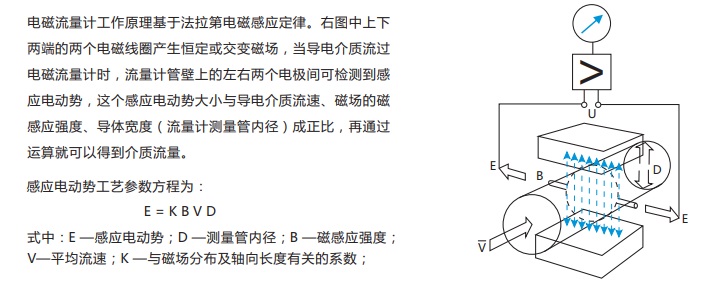

工作原理

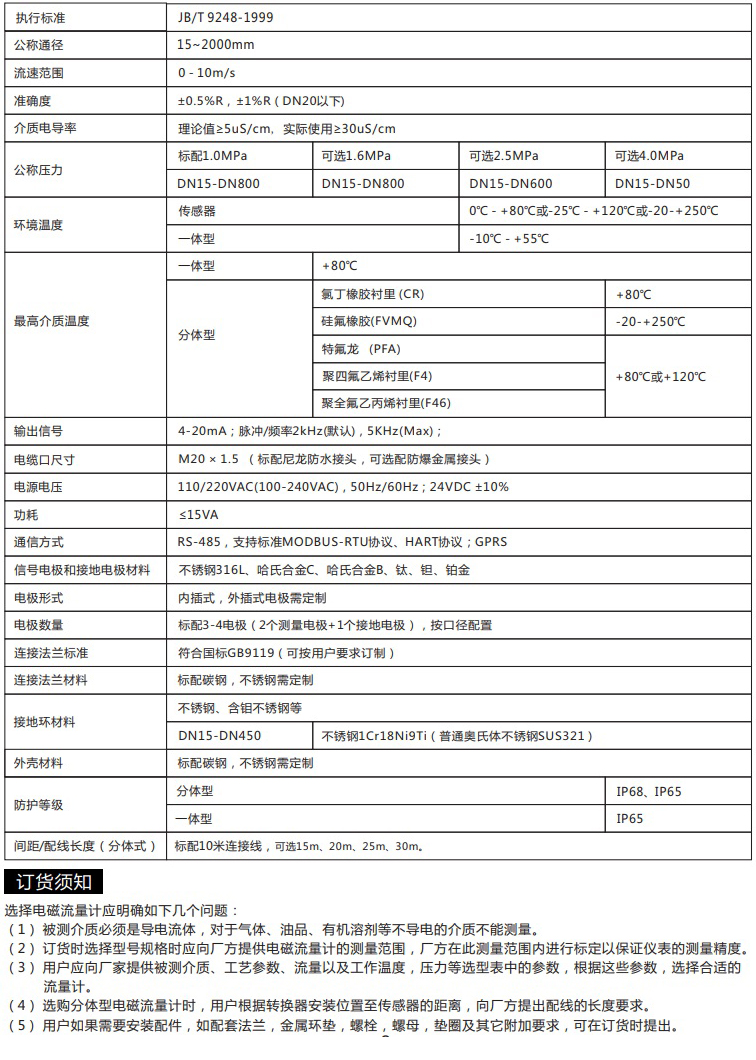

性能參數

　　　電磁流量計由傳感器和轉換器兩部分組成，傳感器由測量管、電極、勵磁線圈、鐵芯和殼體等部分組成。轉換器將流量信號放大、處理、運

算后，可顯示瞬時流量、累積流量，輸出脈沖、模擬電流等信號，用于流體流量的測量與控制。 YF系列電磁流量計采用智能轉換器，不僅具有測

量、顯示等功能，而且支持?jǐn)?shù)據遠傳、無線遙控、報警等功能。

　　　　為適應不同介質測量的要求，傳感器的襯里材料和電極材料可以有多種選擇。
　

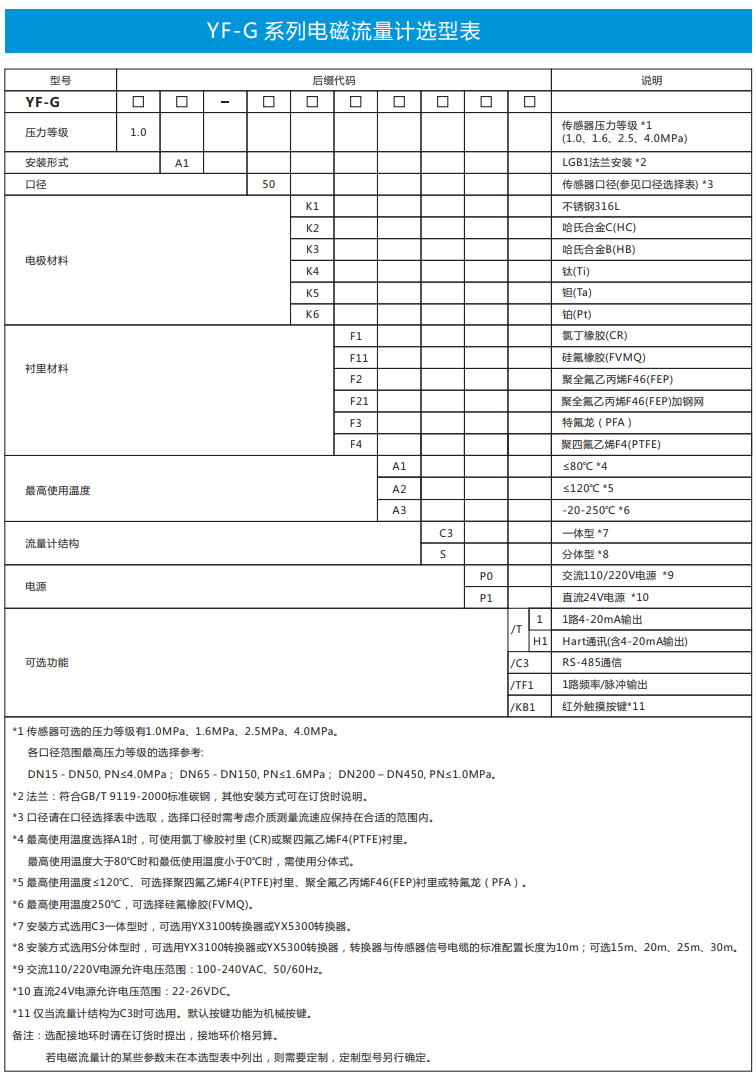

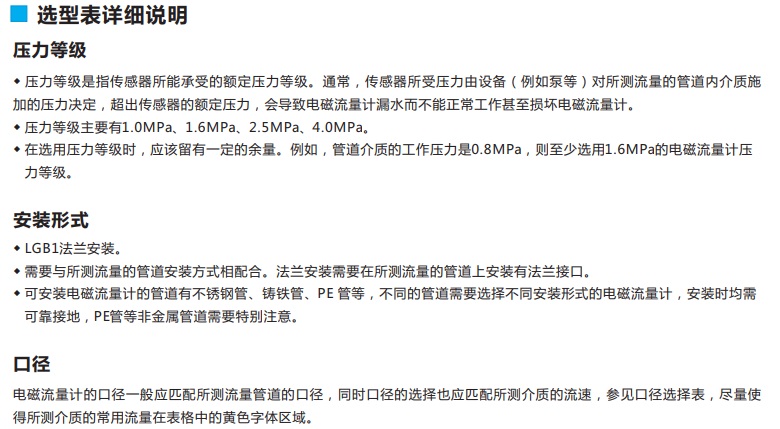

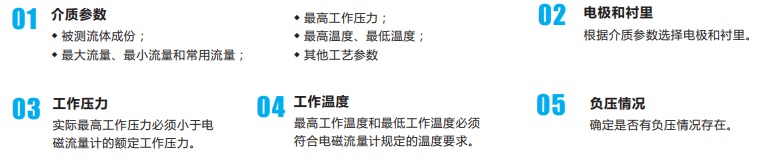

選型說明　

　儀表的選型是儀表應用中非常重要的工作，有關資料表明，在實際應用中有2/3的故障是儀表的錯誤選型或錯誤的安裝而造成的，請?zhí)貏e注意。
　　

舉例說明

　　電 磁 流 量 計 的 型 號YF-G1.0A1-80K1F1A1C3P0/T1， 表 示 儀 表 的 功 能 為 工 作 壓 力1.0MPa、LGB1法 蘭 安 裝 、 口 徑80mm、

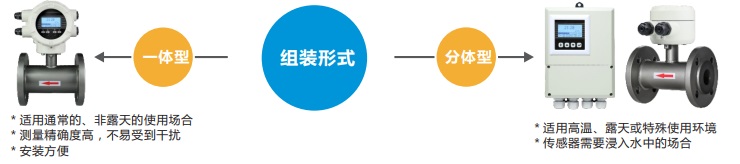

　　不銹鋼316L電極、氯丁橡膠襯里、最高使用溫度≤80℃、一體型整機結構（表頭和傳感器安裝在一起，“產品組裝形式”中“一體型”電磁

　　流量計的圖片）、1路4-20mA信號輸出、工作電源交流110/220V。

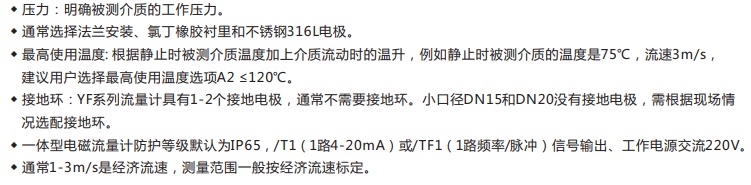

工程應用案例　　　　　　　　　　　　　清潔水的流量測量 選型要點

注：

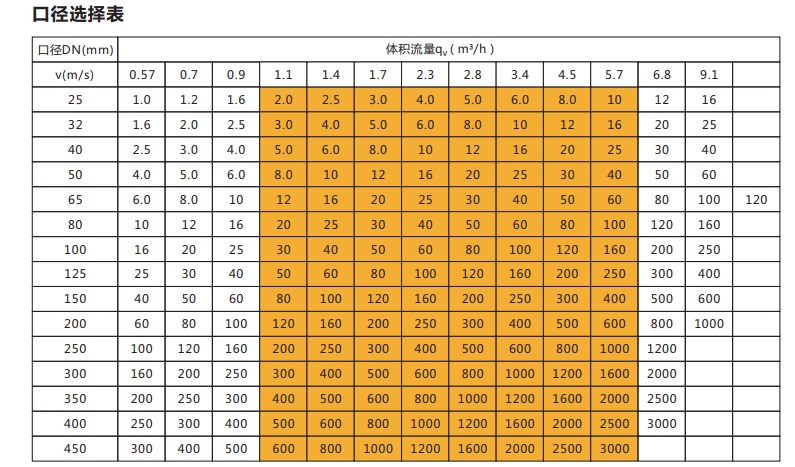

1.表中流量/流速數據為近似值，黃色區域?yàn)橥扑]的流量計測量流量/流速。
2.其他口徑可定制。
流速流量換算公式：流速v=354×流量q /D2
式中:q -m3/h,v-m/s,D(DN)-mm
流速范圍:0.3～10m/s
