YCT100AK1應用電磁感應原理的電流傳感器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的4-20mA直流電流輸出。它們僅需兩線制連接，無需單獨的回路電源。
電參數 |
|
型號 |
YCT10AK1 |
YCT20AK1 |
YCT50AK1 |
YCT100AK1 |
|
IPN |
原邊輸入電流量程 |
0～10(AC) |
0～20(AC) |
0～50(AC) |
0～100(AC) |
A(rms) |
IS |
副邊輸出電流 |
4-20(DC) |
mA |
RL |
負載電阻 |
0～250 |
Ω |
IP |
過載 |
IPN X120% |
A(rms) |
VC |
電源電壓 |
負載250Ω時+12～+35 |
V |
εL |
線性度 |
<0.2 |
%FS |
XG |
精度 |
TA =25℃±0.5 |
%FS |
IOT |
輸出電流溫度漂移 |
TA =-25～+85℃<0.005 |
mA/℃ |
Tr |
響應時間 |
≤300 |
ms |
f |
響應頻率 |
40Hz～5kHz |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間3KV有效值/50Hz/1分鐘 |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
|
內部保護 |
過電壓保護，過大電流保護，極性保護 |
|

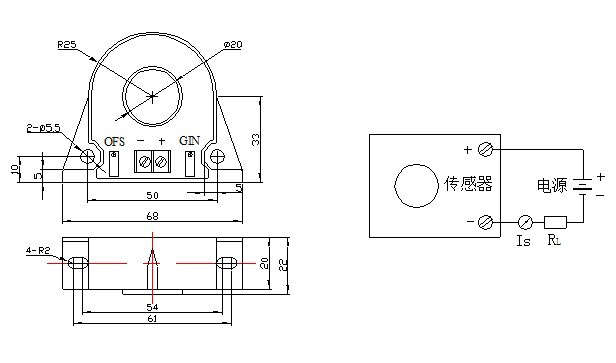

外形尺寸（mm）外部接線圖 |
 端子說明：+,電源正-,電源負OFS,零點調節GIN,幅度調節
|
使用說明 |
1、傳感器正確接線后，當被測電流從傳感器穿過，即可在輸出端測得相應的電流值。
2、傳感器的輸出幅度可根據用戶需求進行適當的調節。
3、可按用戶需求定制不同額定輸入電流的傳感器。 |
|
|
