一、單相電流變送器用途：
YA12單相電流變送器是一種將電網中的單相電流經隔離變送成線性的直流模擬信號，是遠動裝置、計算機巡檢、自動化控制系統必須的模擬量采集的輸入部件，可廣泛應用于電力系統、工業系統、樓宇系統和其它工煤礦企業等。
二、單相電流變送器詳細參數：
1、輸入標準值：電流：1Aac,5Aac,；電壓：100Vac, 150Vac, 300Vac, 600Vac
2、輸入過載：持續2倍；瞬時電流10倍/5秒；瞬時電壓2倍/30秒；
3、精度：≤±0.2%R0
4、響應時間：<400msec.
5、輸出電流：4-20mAdc, 0-20mAdc, 0-10mAdc,特殊信號
6、輸出電壓：0-10Vdc,1-5Vdc,0-5Vdc,特殊信號
7、輸出負載：電流輸出時<750Ω，電壓輸出時>1000Ω
8、工作電源：AC220V±10%，AC110V，DC220V，DC110V，DC24V±20%
9、電源功耗：直流供電<3W，交流供電<4VA
10、外殼材料：ABS
11、隔離：輸入，輸出，電源，外殼 互相隔離
12、絕緣阻抗：>100Ω，DC500V
13、工作環境溫濕度：-10~60℃/小于95%相對濕度（無冷凝狀態）
14、外型尺寸 ：119.5（L）×55（W）×75（H）mm
15、安裝方式： 35mm標準導軌或者螺釘固定
16、重量 ：小于200克
三、YA12單相電流變送器選型示意圖：
| 企業型號 |
輸入代碼 |
輸出代碼 |
工作電源 |
YA12 |
A5：0-5A |
A4：4-20mAdc |
A2：AC220V |
| A1：0-1A |
A2：0-20mAdc |
A1：AC110V |
| A10：0-10A |
V1：0-10V |
D2：DC220V |
| Y：特殊訂制 |
V5：0-5V |
D1：DC110V |
|
V15：1-5V |
D：DC24V |
| V0：0-1V |
Y：特殊訂制 |
| Y：特殊訂制 |
|
| 接線圖 Connection Diagram |
輸入、輸出曲線圖 Input Output curve |
|
 |

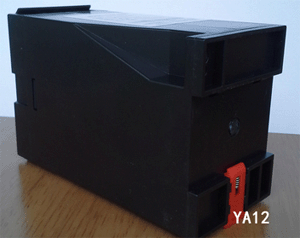

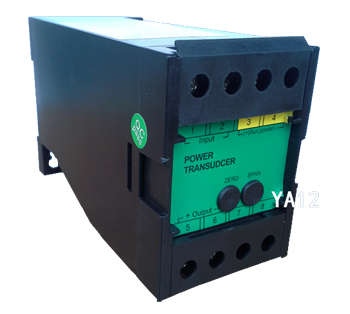

| 單相電流變送器實物 |
 |
 |
 |
