4、可選配1～4點報警輸出。10種報警方式：測量值上（下）限、偏差上（下）限、偏差絕對值上（下）限、故障報警七種基本報警方式和待機上（下）限、待機偏差上（下）限。
內容 |
單相道數顯表YSW選型表 |
YSW- |
雙4位LED顯示，模擬量萬能輸入，0.2級顯示精度，每秒10次測控速度。 |

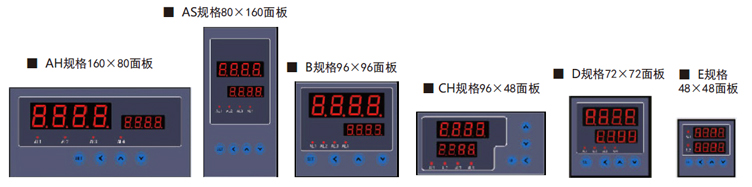

外形尺寸 |
AH |
160×80×125mm橫式 開孔尺寸：152×76 |
AS |
80×160×125mm豎式 開孔尺寸：152×76 |
B |
96×96× 76mm 開孔尺寸：92×92 |
CH |
96×48× 82mm 橫式 開孔尺寸：92×45 |
CS |
48×96× 82mm 豎式 開孔尺寸：92×45 |
D |
72×72× 75mm 開孔尺寸：68×68 |
E |
48×48×110mm 開孔尺寸：45.5×45.5 |
面板規格
|
|
雙4位LED顯示 |
輸入信號 |
|
模擬量萬能信號輸入 |
報警（選件）
（250V AC/3A，阻性負載） |
限A |
T1～T4 |
1～4點報警繼電器輸出，均為常開+常閉雙觸點 |
限B |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3～T4 |
3～4點報警繼電器輸出，均為單常開觸點 |
限C |
T1～T2 |
1～2點報警繼電器輸出，均為常開+常閉雙觸點 |
T3 |
3點報警繼電器輸出，均為單常開觸點 |
T4 |
4點報警繼電器輸出，前3點為單常開觸點，第4點為常開+常閉雙觸點
選擇此型號時，不能選擇外供電源。
|
限D |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉雙觸點；1點單常開觸
|
T3 |
3點報警繼電器輸出，1點為常開+常閉雙觸點，另外2點為單常開觸點。
選擇此型號時，不能選擇外供電源。
|
限E |
T1～T2 |
1～2點報警繼電器輸出，1點常開+常閉觸點，另1點為常開觸點 |
變送（選件）（分辨率：1/3000；負載能力：600Ω）
|
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
外供電源（選件)
|
B1 |
24V±5% 50mA以下 |
| B2 |
12V±5% 50mA以下 |
通訊（選件）
（通過參數可選：Modbus-RTU協議）
（通訊地址：0～99） |
S1 |
RS232接口 (僅限AH、AS、B尺寸)
|
S2 |
RS485接口 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
