一、YSM轉速/線速/頻率顯示控制儀基本性能：
1、 可配接各種光電開關，接近開關，磁電式傳感器，旋轉編碼器。
2、 以測量輸入信號的頻率為基礎，配合儀表可設置的參數，用于轉速、線速、頻率等測量。
3、測量頻率范圍0.3Hz~25kHz。小于0.3Hz時按0處理。
4、 頻率測量基本誤差
0.300~45.000Hz 范圍時，小于0.01Hz
45.00~450.00Hz 范圍時，小于0.02Hz
450.0~4500.0Hz 范圍時，小于0.2Hz
4500~25000Hz 范圍時，小于2Hz
5、 測量控制周期：0.5秒（信號頻率>3Hz 時）。
6、 顯示范圍：-19999~45000，小數點位置可設定。
7、 可選配1-4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值五種基本報警方式和與五種基本報警方式對應的五種待機報警方式。
（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）。
8、 2種可選配的外供電源。
9、可選配通訊、變送和打印功能。
二、YSM轉速表、線速表、頻率顯示控制儀選型表：
內容 |
代碼說明 |
YSM- |
5位LED顯示；測量頻率范圍0.3-25kHz；0.02級測量精度；測控速度0.5秒（信號頻率＞3Hz時） |

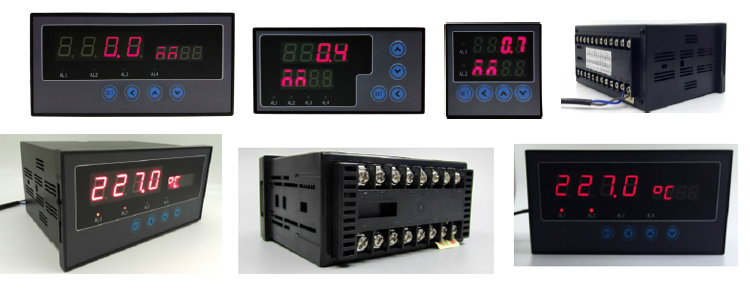

外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
B |
96×96×112開孔尺寸：92×92 |
CH |
96×48×112開孔尺寸：92×45 |
輸入信號 |
G |
標準型 適用于NPN、PNP型電壓脈沖，（4-20）mA 2線制脈沖，TTL脈沖等 |
M |
mV型 適用于磁電式接近開關 |
報警（選件） |
T1～4 |
4點繼電器輸出 （CH尺寸儀表最多2點繼電器輸出）（250V AC/3A,阻性負載） |
變送（選件）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4-20）mA、（0-10）mA、（0-20）mA |
A2 |
電壓輸出（1-5）V、（0-5）V |
A3 |
電壓輸出（0-10）V |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
TC ASCII協議 RS232 |
S2 |
TC ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
