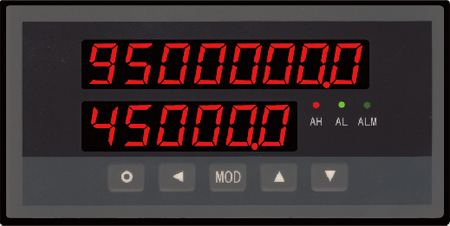

一、流量定量控制儀YSJDL基本功能:
1、配接各種流量變送器，傳感器，用于流量定量控制。
2、3點繼電器輸出，分別用于一級或二級定量控制，瞬時流量下限報警（斷料報警）。
3、3點開關量輸入，用于外接啟動、恢復、清零開關。
4、0.2級測量精度，測量控制周期0.2秒。
5、定量控制精度與流速及提前量設置相關。
6、標配流量傳感器電源。
7、8段折線修正功能。
8、可選配通訊接口及瞬時流量變送輸出。
二、流量定量控制儀YSJDL選型說明：
內容 |
代碼說明 |
YSJDL- |
8位LED（總量）+ 6位LED（批量）顯示；定量控制 |
外形尺寸 |
|
160×80×125開孔尺寸：152×76 |
輸入信號 |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
V |
直流電壓（0-5）V、（1-5）V |
K |
脈沖輸入1Hz～10kHz |
接點輸入 |
|
3點外部開關量輸入，用于啟動、急停、恢復 |
控制輸出 |
|
2點繼電器輸出，250V AC/3A，阻性負載 |
報警 |
|
1點繼電器輸出，250V AC/3A，阻性負載 |
變送（選件）
（分辨率：1/3000；負載能力600Ω） |
A1 |
電流輸出（4-20）mA、（0-20）mA、（0-10）mA |
A2 |
電壓輸出（0-5）V、（1-5）V |
A3 |
電壓輸出（0-10）V |
外供電源 |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
modbus-RTU協議 RS232 |
M2 |
modbus-RTU協議 RS485 |
打印接口（選件） |
P |
打印和通訊只能二選一 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
