3通道數顯表-YSD4A系列3路萬能輸入，0.2級精度，3英寸白底黑字液晶屏，可選配2點或4點繼電器輸出，可選配2路變送輸出和1路外供電源可選配打印或通訊接口等。
3通道數顯表:YSD4A-3 面板尺寸： 160×80×64 mm 開孔尺寸：152×76 mm
萬能輸入，單色液晶屏顯示，鋁合金外殼，數顯表精度0.2級
可選配：2點或4點繼電器輸出、2路變送輸出、1路外供電源輸出和通訊接口等。
一、3通道數顯表 基本性能：
1、顯示屏：128×64點陣單色液晶屏顯示，鋁合金外殼。
2、3通道數顯表：0.2級精度，測控速度為每通道0.2秒。
3、所有通道均為萬能輸入，可通過參數選擇熱電偶、熱電阻、直流電流、直流電壓和毫伏信號。
4、3通道數顯表：漢字顯示方式。
5、可選配2點或4點繼電器輸出。
6、最多可選配2路變送輸出。
7、最多可選配1路外供電源輸出。
8、3通道數顯表：可選配通訊接口。
二、3通道數顯表 選型表：
|
3通道數顯表 選型代碼 |
|
YSD4A-3 |
標準配置3路輸入；0.2級顯示精度；測控速度（0.2秒 × 通道數） |
外形尺寸 |
|
160×80×64mm 開孔尺寸：152×76mm |
面板規格 |
|
3英寸白底黑字液晶屏（128×64） |
輸入信號 |
萬能輸入，通過參數設置選擇輸入信號
熱電偶（K/S/R/B/N/E/J/T/WR325/WR526）；
熱電阻（Pt1000/Pt100/Cu100/Cu50/G53/BA1/BA2）；
電壓（（0～5）V/（0～10）V/（1～5）V）；
電流（（4～20）mA/（0～20）mA）；
毫伏（（±20mV）/（±100）mV）；
遠傳壓力表（40Ω～370Ω）
遠傳壓力表 |
報警（選件）(250V AC/3A，阻性負載) |
T0 |
無繼電器輸出 |
T2 |
2點繼電器輸出為常開常閉 |
T4 |
4點繼電器輸出為單常開 |
變送（選件）
（最多可選擇2路變送輸出；分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出(4～20)mA、(0～10)mA、(0～20)mA，2路時A1A1
|
A2 |
電壓輸出(1～5)V、(0～5)V，2路時A2A2 |
A3 |
電壓輸出(0～10)V，2路時A3A3 |
外供電源（選件，最多可選擇1路外供電源） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密電源，一般為10V±2%，30ppm，100mA以下 |
通訊（選件）（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
MS1 |
RS232接口 Modbus-RTU |
MS2 |
RS485接口 Modbus-RTU |
電源規格 |
V0 |
100-240V AC 50/60 Hz |

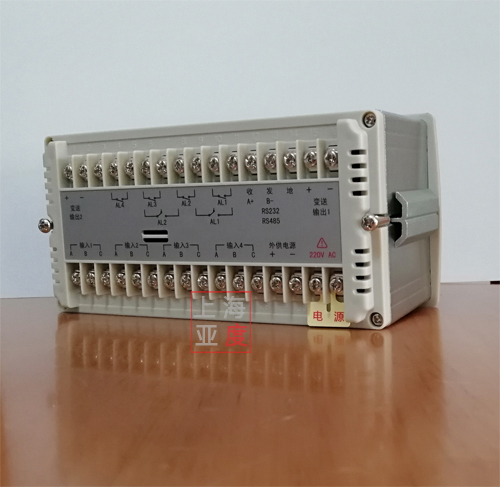

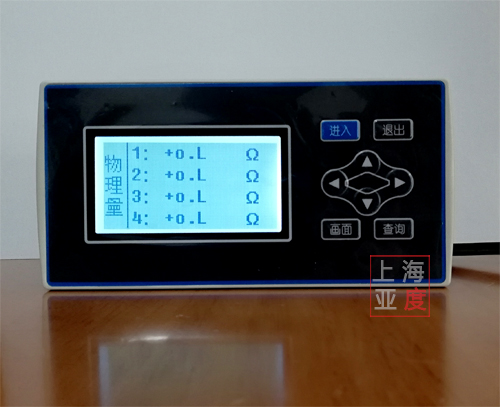

三、3通道數顯表 實物圖：
|
