一、工業顯示大屏 說明
1、工業顯示大屏 精度：0.2%F.S，高亮度紅色LED顯示，鋁合金型外殼，工作電源AC220V
2、工業顯示大屏 輸入信號類型：熱電阻，熱電偶，直流電流，直流電壓，mV，測力傳感器，脈沖輸出的傳感器待。

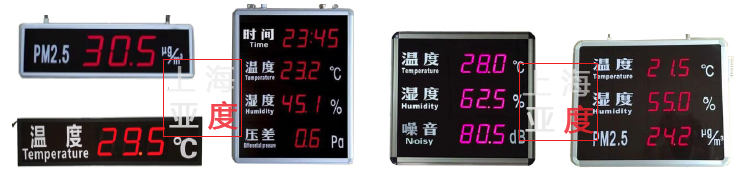

3、工業顯示大屏 可顯示：溫度、濕度、壓力、壓差、噪音、風速、風向、時間、流量、PM2.5等多種功能。
二、工業顯示大屏 特點
1、工業顯示大屏輔助功能：除實現顯示功能外，還可以選配變送、報警、通訊功能。
2、LED尺寸 ： 包括1.8”，2.3”，3”，4”，5”，8”及10”（寸），顯示采用高亮度紅色LED。
3、 外殼材料：采用鋁合金型材外殼，非完全密閉，只能在室內使用。
4、接線方式：接線為航插方式。
5、 標識制作：通道標識，工程量單位標識，采用粘貼方式。
6、 時間顯示：可選配高精度內置時鐘，年誤差小于2分鐘，實現年、月、日、時、分、秒、周等顯示。
7、 通訊方式 ：通訊型接收上位機，儀表等的通訊信號，按傳遞的數據顯示。
內容 |
代碼說明 |
YP- |
0.2級顯示精度,高亮度紅色LED顯示，鋁合金型外殼，工作電源AC220V |
顯示面板 |
S1 |
單面顯示 |
S2 |
雙面顯示
|
LED顯示尺寸 |
D1.8 |
1.8寸 單排四位外形尺寸： 2 6 0 × 1 6 0 × 6 0 m m |
D2.3 |
2.3寸 單排四位外形尺寸： 3 2 0 × 1 7 0 × 6 0 m m |
D3 |
3 寸 單排四位外形尺寸： 4 0 0× 1 9 0 × 6 0 m m |
D4 |
4 寸 單排四位外形尺寸： 5 2 0 × 2 2 0 × 6 0 m m |
D5 |
5 寸 單排四位外形尺寸： 5 9 0 × 2 4 5 × 6 0 m m |
D8 |
8 寸 單排四位外形尺寸： 8 0 0 × 3 0 0 × 6 0 m m |
D10 |
10寸 單排四位外形尺寸： 9 0 0 × 3 8 0 × 6 0 m m |
LED顯示位數
|
E |
3位、4位、5位、6位、7位、8位...... |
輸入信號
可以根據客戶接入的傳
感器選型
|
P |
熱電阻 Pt100、Cu100、Cu50、BA1、BA2、G53 |
R |
熱電偶 K、S、R、B、N、E、J、T |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
V |
直流電壓（0-5）V、（1-5）V、（0-10）V |
C |
mV信號（訂貨注明范圍） |
工程單位 |
F |
溫度 ℃ 濕度：% 重量：Kg t 壓 力： Mpa、kpa,pa 轉速:RPM位 移：m、cm、mm 流量：l/min、m3/h
|
| 報警（選件） (250V AC/3A,阻性負載） |
T1~T4 |
1~4點報警
|
通訊（選件）
（通訊地址：0-99）
（通訊速率：2400、4800、9600、19200） |
B1 |
RS 232 接口 |
B2 |
RS 485 接口 |
變送輸出（選件）
（分辨率：1/3000；負載能力：600Ω）
|
G1 |
電流變送輸出 (4~20)mA、(0~10)mA、(0~20)mA |
G2 |
電壓變送輸出 (1~5)V、(0~5)V、(0~10)V |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |

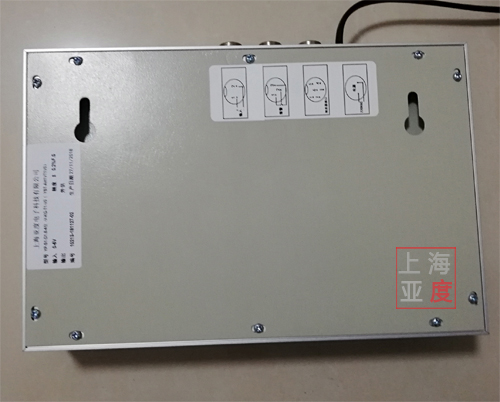

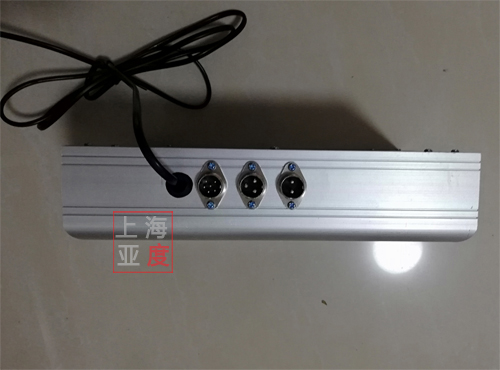

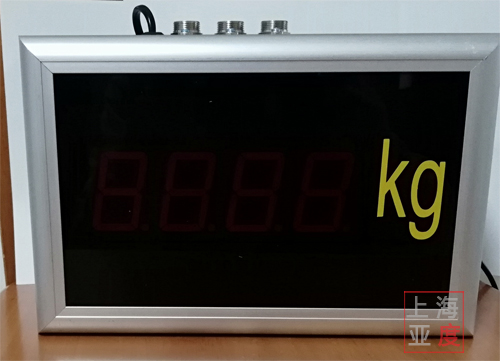

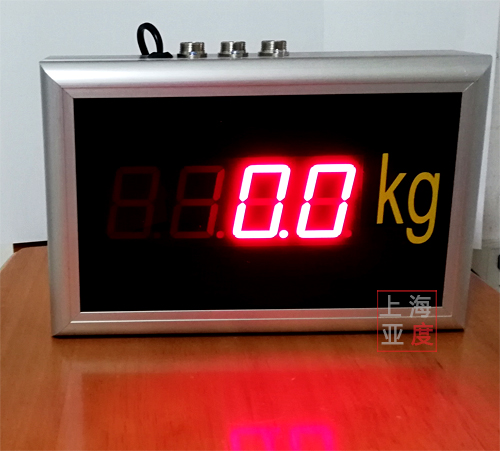

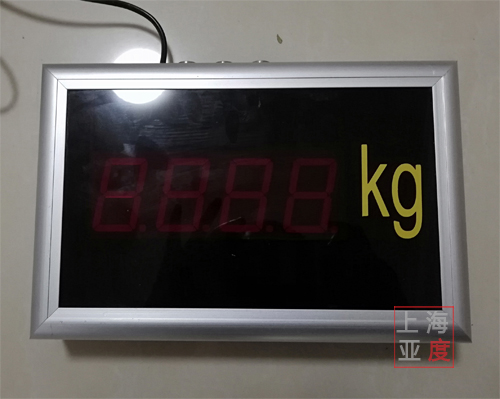

三、實物圖：
|
