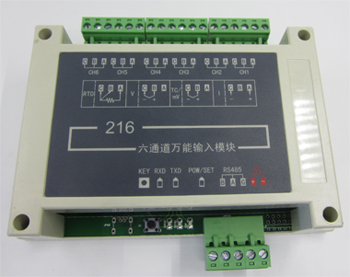

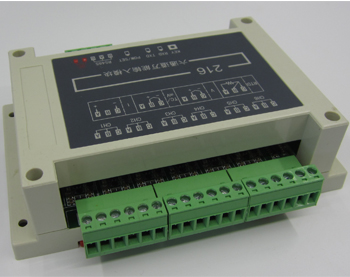

一、6路數據采集模塊 說明

　　6路溫據采集模塊YFM216可以采集的模擬量、萬能輸入如熱電偶、熱電阻、直流電流/電壓輸入等信號，輸出RS485信號標準的Modbus RTU協議，可供二次開發。

　輸入：6通道非隔離萬能信號輸入（熱電偶、熱電阻、直流電流、直流電壓輸入等)可通過參數設置選擇。

　輸出：隔離RS485接口、Modbus-RTU協議。

　精度：采樣速率1秒，測量精度0.2級。

　供電：10VDC～32VDC供電，功耗小于1W。

二、6路數據采集模塊 輸入

測量輸入： 全部通道均為萬能輸入，輸入信號由參數設置。

輸入通道數：6通道，由參數設置啟用通道數

隔 離：通道間不隔離，不適用于通道間有共模電壓的應用現場。
　　　 設置為電壓輸入的通道，當輸入信號過大，并超過約5.5V DC時，輸入通道進入保護狀態 并會影響所有測量通道，　　　 但是不會損壞模塊輸入電路。電壓信號恢復正常后，模塊也恢 復正常的測量狀態。輸入與通訊、模塊供電隔離。

測量周期：1秒（6通道）測量速度還受到各通道的輸入信號選擇參數和數字濾波時間常數的影響。

基本誤差：±0.2 %F?S輸入信號選擇為B型熱電偶時，小于400°C時不保證精度。

冷端補償精度：與冷端補償的方式、端子處的熱平衡及冷端補償系數相關。

三、6路數據采集模塊 通訊規格

　通訊接口：RS485

　隔離：與輸入通道、模塊供電隔離

　通訊協議：Modbus-RTU協議（從機模式）

　模塊地址：0－99可選

　波特率：2400／4800／9600／19200／38400 bps／57600 bps／115200 bps

　應答時間：500μS（測量值）

　數據格式：1位起始位，8位數據位，1位奇偶校驗位，1位或2位停止位可選

　奇偶校驗：校驗碼可選（奇校驗／偶校驗／無校驗）

　同步方式：起止同步方式

　傳輸模式：雙向半雙工多點連接，1：N（N＝1～32）

　通訊距離：≤1.2km，需要使用符合的電纜和匹配電阻，優選雙絞電纜

四、6路數據采集模塊 基本規格

　電源電壓：10 - 32VDC

　消耗功率：小于1.2W

　環境溫度：-10-55°C（保存：-25~65°C）

　環境濕度：35~85%RH，無凝露

　絕對濕度：MAX. W. C 29.3 g/m3 dry air at 101.3kPa

　安裝位置：室內，高度＜2000m

　絕緣電阻：≥100MΩ（500V DC MEGA基準）

　絕緣強度：1000V AC （測試條件：50/60Hz，1分鐘）

　抗干擾：IEC61000-42（靜電放電)，III級
　　　　　IEC61000-4-4（電快速瞬變脈沖群），III級
　　　　　IEC61000-4-5（浪涌），III級

五、數據采集模塊　選型表
　

六、6路數據采集模塊　尺寸

6路數據采集模塊 輸入信號選擇：

序號 參數說明 序號 參數說明 0 該通道不使用 12 熱電偶E分度，-270℃~1000℃ 1 熱電阻Pt100，-200~850℃ 13 熱電偶J分度，-210℃~1200℃ 2 熱電阻Cu100，-50~150℃ 14 熱電偶T分度，-270℃~400℃ 3 熱電阻Cu50，-50~150℃ 15 直流電流4mA~20mA 4 熱電阻BA1，-200~650℃ 16 直流電流0mA~10mA 5 熱電阻BA2，-200~650℃ 17 直流電流 0mA~20mA 6 熱電阻G53，-50~150℃ 18 直流電壓 1V~5V 7 熱電偶K分度，-270℃~1372℃ 19 直流電壓 0V~5V 8 熱電偶S分度，-50℃~1768℃ 20 直流電壓-100mV ~ 100mV 9 熱電偶R分度，-50℃~1768℃ 21 熱電偶鎢錸3-鎢錸25分度，0℃~2310℃ 10 熱電偶B分度，0℃~1820℃ 22 熱電偶鎢錸5-鎢錸26分度，0℃~2310℃ 11 熱電偶N分度，-270℃~1300℃     注：  熱電阻、熱電偶輸入斷線時，通訊讀取的測量值為99999 4-20mA電流小于3.5mA、1-5V電壓輸入小于等于0.8V時，通訊讀取的測量值為-99999

注1：模塊可以通過PANEL接口配接組態器TCH-B進行調試。組態器TCH-B為非標配組件，需單獨購買。

注2：S端子與輸入端子C短接，模塊按默認通訊參數進行通訊：通訊協議為Modbus-RTU協議，地址為01，通訊速率為19200bps，偶校驗，1個停止位。儀表內設定的通訊參數將無效。
