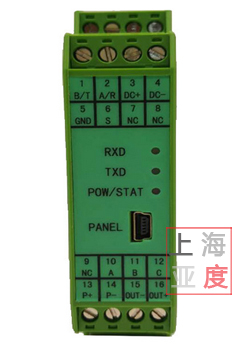

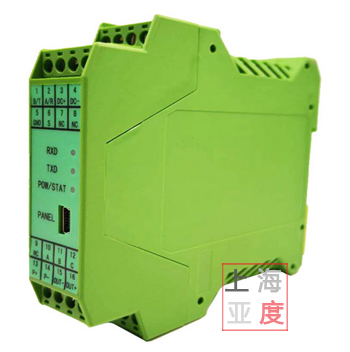

一、溫度數據采集模塊 說明
單路溫度數據采集模塊YFM201可以采集的模擬量、萬能輸入如熱電偶、熱電阻、直流電流/電壓輸入等信號，輸出RS485信號標準的Modbus RTU協議，可供二次開發。
輸入：萬能信號輸入（熱電偶、熱電阻、直流電流、直流電壓輸入等)可通過參數設置選擇。
輸出：RS485通訊接口。
隔離：輸入、通訊、輸出、饋電、模塊供電相互隔離。
供電：10VDC～30VDC供電，消耗功率小于4.8W。
二、單路溫度數據采集模塊 輸入
輸入：熱電偶、熱電阻、直流電流/電壓輸入，輸入信號由參數設置。
隔離：輸入與通訊、輸出、饋電、模塊供電隔離。
轉換周期：0.1秒（熱電偶輸入為0.2秒）
基本誤差：±0.2 %F?S（注：輸入信號選擇為B型熱電偶時，小于250℃時不保證精度。）
冷端補償精度：與冷端補償的方式、端子處的熱平衡及冷端補償系數相關。
三、單路溫度數據采集模塊 通訊規格
通訊接口：RS485
隔離：與輸入、輸出、饋電、模塊供電隔離
通訊協議：Modbus-RTU協議（從機模式）/ TC-ASCII協議可設置
模塊地址：0－99可選
波特率：2400／4800／9600／19200／38400 bps／57600 bps／115200 bps可設置
應答時間：500μS（測量值）
數據格式：1位起始位，8位數據位，1位奇偶校驗位，1位或2位停止位可選
奇偶校驗：校驗碼可選（奇校驗／偶校驗／無校驗）
同步方式：起止同步方式
傳輸模式：雙向半雙工多點連接
通訊距離：≤1.2km，需要使用符合的電纜和匹配電阻，優選雙絞電纜
四、溫度數據采集模塊 基本規格
電源電壓：10－ 30VDC
消耗功率：小于4.8W
環境溫度：-10~55℃（保存：-25~65℃）
環境濕度：35~85%RH，無凝露
絕對濕度：MAX. W. C 29.3 g/m3 dry air at 101.3kPa
安裝位置：室內，高度＜2000m
絕緣電阻：≥100MΩ（500V DC MEGA基準）
絕緣強度：1000V AC（測試條件：50/60Hz，1分鐘）
抗干擾：IEC61000-4-2（靜電放電)，Ⅲ級
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級
IEC61000-4-5（浪涌），Ⅲ級
五、溫度數據采集模塊 選型表
內容 |
代碼說明 |
YFM201- |
單路模擬量萬能輸入模塊，0.2級精度；每秒10次測控速度。 |
輸出（選件） |
A1 |
電流輸出：(4-20)mA、(0-10)mA、(0-20)mA |
A2 |
電壓輸出（0-5）V、（1-5）V |
A3 |
電壓輸出（0-10）V |
饋電 |
B1 |
24V±5% 50mA以下 |
通訊
|
MS2 |
RS485接口 可通過參數設置選擇TC-ASCII或Modbus-RTU協議 |
電源規格 |
V1 |
10-24V AC 50/60 Hz；10-30V DC
|

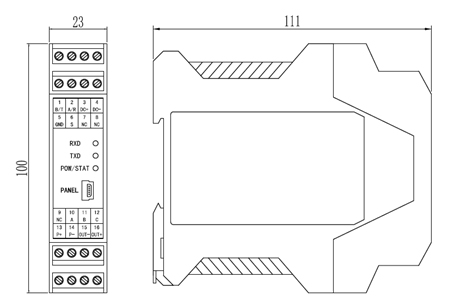

六、溫度數據采集模塊 尺寸

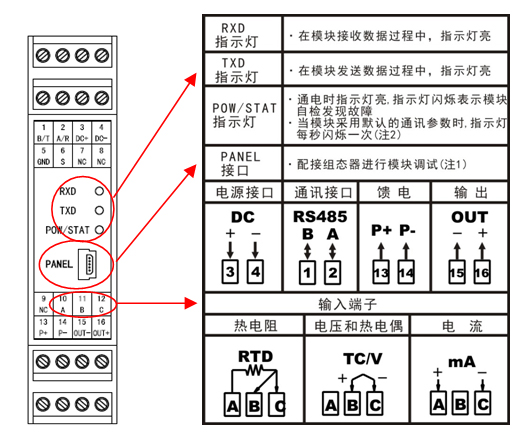

注1：模塊可以通過PANEL接口配接組態器TCH-B進行調試。組態器TCH-B為非標配組件，需單獨購買。
注2：S端子與輸入端子C短接，模塊按默認通訊參數進行通訊：通訊協議為Modbus-RTU協議，地址為01，通訊速率為19200bps，偶校驗，1個停止位。儀表內設定的通訊參數將無效。 |
