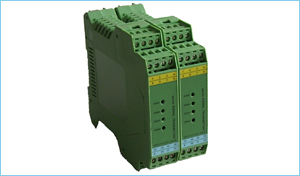

YBD-TP型熱電阻溫度變送器用途：
YBD-T型熱電阻信號溫度變送器可對溫度傳感器輸出的熱電阻溫度信號Pt100,Pt1000,Cu50進行精確測量，經隔離，變送，傳輸，轉換成標準備的模擬信號輸出�？蓪⒁宦沸盘柗峙涑蓛陕贰？芍苯优c顯示儀表相接，同時亦可以與PLC，DCS，各種A/D轉換器以及計算機系統相接。廣泛運用于機械，電力，鐵路，石化，冶金，化工，食品污水處理行業的自動化系統中。
YBD-TP型熱電阻溫度變送器特點：
◆測量：Pt100、Pt1000、Cu50等
◆精度：≤0.2%RO
◆隔離方式：輸入、輸出1、輸出2、電源四方隔離，抗干擾強
◆輸出：4~20mAdc,0~10Vdc,1~5Vdc,0~20mAdc
◆工作電源：DC24V，DC220V，DC110V，AC220V等
YBD-TP型熱電阻溫度變送器技術參數：
◆響應時間：≤400mSec.
◆輸出負載：電流輸出時≤750Ω；電壓輸出時≥1KΩ
◆輸出零點校調：≤±10%RO
◆輸出滿度校調：≤±20%RO
◆電源功耗：直流供電<0.3W；交流供電<0.4VA
◆外殼：ABS工程塑料
◆耐壓強度：AC2KVrms/min
◆絕緣阻抗：≥100MΩ，DC500V
◆工作環境溫濕度：-10℃~55 ℃ ，<80%相對濕度
◆儲存環境溫濕度：-20℃~70 ℃ ，<70%相對濕度
◆外型尺寸：100mm(長）×22mm（寬 ）×112mm（高）
◆安裝方式：標準35mm導軌
◆重量：<200克
YBD-TP熱電阻溫度變送器選型示意圖：
| 企業型號 |
功能代碼 |
輸入代碼 |
輸出1代碼 |
輸出2代碼 |
輸助電源 |
| YBD-T |
P：Pt100 |
A：0-100℃ |
A4：4-20mA |
A4：4-20mA |
D：DC24V |
B：0-150℃ |
A2：0-20mA |
A2：0-20mA |
A2：AC220V |
| P1：Pt1000 |
C：0-200℃ |
A1：0-10mA |
A1：0-10mA |
A1：AC110V |
D：0-400℃
|
V0：1-5V |
V0：1-5V |
D2：DC220V |
| Cu：Cu50 |
E：0-800℃ |
V1：0-10V |
V1：0-10V |
D1：DC110V |
| F：-20-150℃ |
V2：1-10V |
V2：1-10V |
Y：特殊訂制 |
|
G：-50-200℃ |
V3：0-5V |
V3：0-5V |
|
| Y：特殊訂制 |
Y：特殊訂制 |
N:NO |
| |
|
Y：特殊訂制 |
YBD-TP熱電阻溫度變送器訂貨示例：
型號：YBD-TPAA4ND
輸入：PT100（0-100℃）
輸出：4-20mAdc
工作電源：DC24V
|
