一、三相電流變送器用途：
三相電流變送器YA33是將電網中的三相電流值經過電流互感器轉化為5A電流進入三相電流變送器后再經隔離變送成三路的線性模擬信號如4-20mA信號等。三相電流變送器輸出的模擬信號可以接入數顯儀表、遠動裝置、PLC、自動化控制系統等設備中。三相電流變送器可廣泛用于電力系統、工業控制、樓宇系統和其它工煤礦企業等
上海亞度三相電流變送器 咨詢電話：021-5271 7238 180 1857 8786
二、三相電流變送器詳細參數：
1、輸入標準值：電流：1Aac,5Aac,10Aac
2、輸入過載：持續2倍；瞬時電流10倍/5秒；瞬時電壓2倍/30秒；
3、輸出電流：三路4-20mAdc, 0-20mAdc, 0-10mAdc,特殊信號
4、輸出電壓：三路0-10Vdc,1-5Vdc,0-5Vdc,特殊信號
5、輸出負載：電流輸出時<750Ω，電壓輸出時>1000Ω
6、三相電流變送器 精度：≤±0.2%R0
7、三相電流變送器 響應時間：<400msec.
8、工作電源：AC220V±10%，AC110V，DC220V，DC110V，DC24V±20%
9、電源功耗：直流供電<3W，交流供電<4VA
10、三相電流變送器 外殼材料：ABS
11、三相電流變送器 隔離：輸入，輸出，電源，外殼 互相隔離
12、三相電流變送器 絕緣阻抗：>100Ω，DC500V
13、工作環境溫濕度：-10~60℃/小于95%相對濕度（無冷凝狀態）
14、外型尺寸 ：119.5（L）×110（W）×75（H）mm
15、安裝方式： 35mm標準導軌或者螺釘固定 三相電流變送器 重量 ：小于500克
二、三相電流變送器選型示意圖：
企業型號 |
接線方式 |
輸入代碼 |
輸出代碼 |
工作電源 |
YA |
33：三相三線 |
A5：0-5A |
A4：4-20mAdc |
A2：AC220V |
| A1：0-1A |
A2：0-20mAdc |
A1：AC110V |
| A10：0-10A |
V1：0-10V |
D2：DC220V |
| 34：三相四線 |
Y：特殊訂制 |
V5：0-5V |
D1：DC110V |
|
V15：1-5V |
D：DC24V |
| V0：0-1V |
Y：特殊訂制 |
| Y：特殊訂制 |
|
|
輸入、輸出曲線圖 Input Output curve |
| |
|

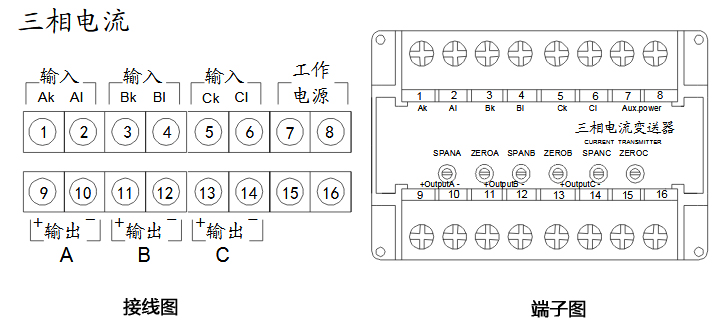

接線圖 Connection Diagram |
 |
