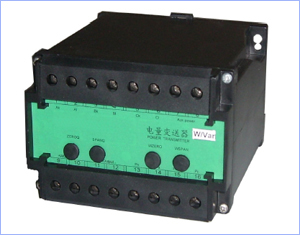

YWH有功電度變送器用途：
YWH有功電度變送器將電力系統里的有功電度/無功電度參數變送成線性比例輸出的脈沖量，電度以光耦電極開路或斷電器接點二種形式脈沖輸出，以適應不同的RTU和電度記錄裝置。數字量輸出與輸入被測量的有功（或無功）電度相對應，輸出引線是四根線，雙向數字輸出正、負兩個方向的電度量。

YWH有功電度變送器詳細參數：
輸入標準值：電流：1Aac,5Aac,；電壓：100Vac, 150Vac, 300Vac, 600Vac
輸入過載：持續2倍；瞬時電流10倍/5秒；瞬時電壓2倍/30秒；
精度：≤±0.2%R0
響應時間：<400msec.
輸出電流： 4-20mAdc, 0-20mAdc, 0-10mAdc,特殊信號
輸出電壓： 0-10Vdc,1-5Vdc,0-5Vdc,特殊信號
輸出負載：電流輸出時<750Ω，電壓輸出時>1000Ω
工作電源：AC220V±10%，AC110V，DC220V，DC110V，DC24V±20%
電源功耗：直流供電<3W，交流供電<4VA
外殼材料：ABS
隔離：輸入，輸出，電源，外殼 互相隔離
絕緣阻抗：>100Ω，DC500V
工作環境溫濕度：-10~60℃/小于95%相對濕度（無冷凝狀態）
外型尺寸 ：119.5（L）×110（W）×75（H）mm
安裝方式： 35mm標準導軌或者螺釘固定
重量 ：小于500克

YWH有功電度變送器選型示意
