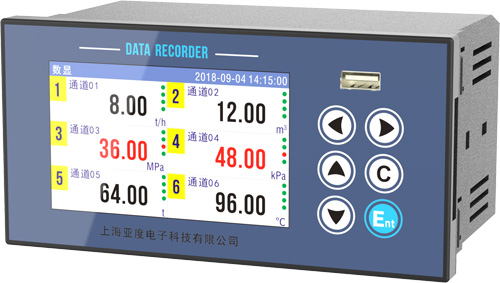

YX200R為工業溫度記錄儀，可同時測量3路溫濕數據，4寸彩屏160*80顯示。可輸入電流、電壓、熱電偶和熱電阻等信

號，經計算轉化后，以數據、棒圖和曲線等形式就地實時顯示查看。3路溫濕記錄儀設備可通過USB 接口轉存備份數據，可

通過RS485 通訊接口讀取數據。

　輸入信號可設置為：

　　　　熱電偶：(K、S、B、T、E、J、N、R、WRe3-25、WRe5-26、F1、F2)

　　　　熱電阻：(Pt100、Cu50、Cu53、Cu100)

　　　　電　流：4-20mA、0-20mA、0-10mA

　　　　電壓 V: 1-5V、0-5V，0-10V

　　　　電壓mV: 0-100mV、0-20mV

二、3路溫濕度記錄儀技術參數：

1、測量通道數：1-6通道，也可根據要求定做1通道、2通道、3通道....6通道等。(每通道全隔離)

2、3路溫濕度記錄儀輸入信號：

　　電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV，　　 電流：(0-10)mA、(4-20)mA、(0-20)mA　

　　熱電偶： K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 　熱電阻： Pt100、Cu50、BA1、BA2、電阻400Ω
　　

　　3路溫濕度記錄儀可以顯示和記錄1-6路的溫度信號。

如例1：溫濕度的測量記錄過程

　　3支溫濕度傳感器信號接入智能溫濕度記錄儀表(YX200R)后可顯示3組溫濕度同時可記錄3組溫濕度數值。

　　記錄的溫濕度數值可用U盤和232/485通訊接口和電腦相連導出，也可配微型打印機現場打印數據和曲線功能。

3、溫度測量最大顯示范圍：-9999-30000℃ ，0-3位小數可調，具體用戶可根據溫度傳感器測量量程設置。
　　(熱電偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻 Pt100、Cu50、BA1、BA2、電阻400Ω)

4、3路溫濕度記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%）

5、顯示器：4寸高清真彩液晶顯示屏，320×200分辨率，畫面清晰，寬視角。

6、2 路頻率輸入

7、6 路繼電器輸出

8、2 路電流變送輸出

9、2 路直流24V 配電

10、1 路RS485 通訊接口

11、1 路RJ45 以太網接口

12、128Mb 內存90 萬條歷史記錄

13、3路溫濕度記錄儀外型尺寸: 儀表尺寸：160×80×99（mm） 開孔尺寸： 152×76（mm）

14、儀表工作環境：環境溫度：-10℃ － 60℃ 環境濕度： 0 － 95％RH

三、通訊功能與數據導出

1、USB接口功能：
　　　記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入USB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。

2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
　　記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。

3、485通訊功能：
　　記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。

四、3路溫濕度記錄儀選型表

五、3路溫濕度記錄儀 顯示畫面

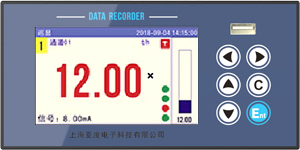

數顯畫面 數字畫面同時顯示6路測量值外,可以顯示設備名稱 通道位號、工業單位、報警狀態以及時間信息	單路大數顯示 除顯示1路測量值外，還可以顯示設備名稱 通道位號、工業單位、報警狀態、時間信息

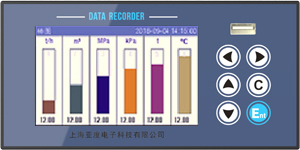

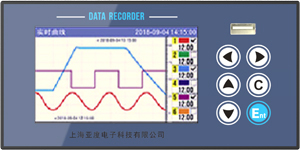

實時曲線圖	棒圖顯示

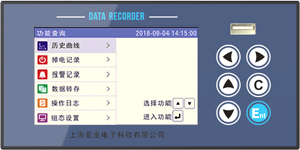

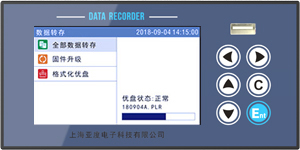

功能查詢	數據轉存

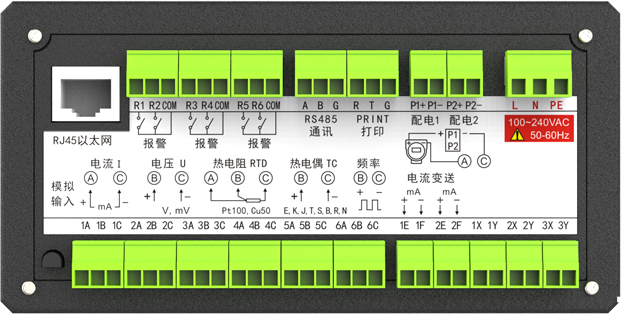

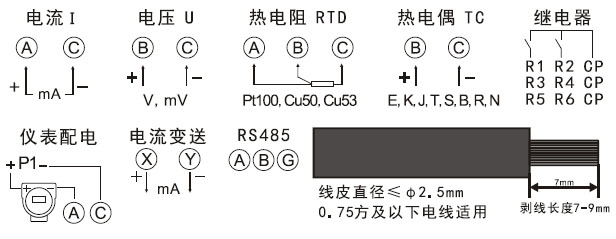

六：接線圖
