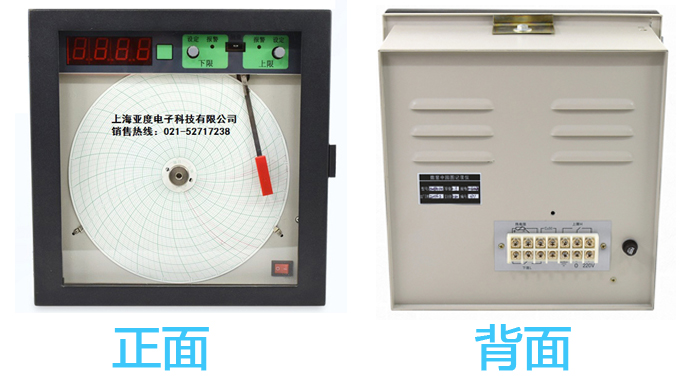

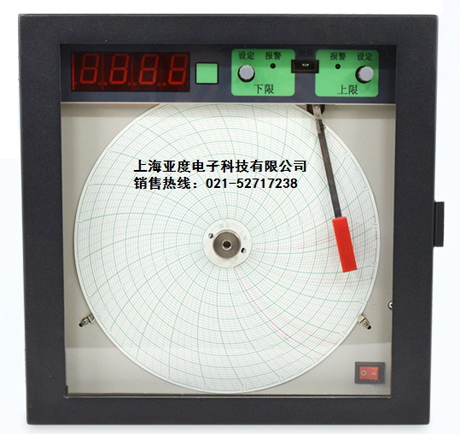

一、圓盤壓力記錄儀功能特點和技術參數：

1、模擬信號輸入規格：熱電偶：E、T、K、S、B、R 電流信號：4-20mA
　　　　　　　　　
　　　　　　　　　 　熱電阻：PT100、Cu50 電壓：1-5Vdc

2、走紙速度：24小時中圖記錄 20mm/h 60mm/h

3、顯示基本誤差限：不超過電量程的±0.5%。

4、記錄基本誤差限：不超過電量程的±1%。

5、顯示回差：不超過電量程的0.25%。

6、記錄回差：不超過電量程的0.5%。

7、記錄全程響應時間為1秒。

8、上下限報警/控制系統。手動設定：切換誤差±1%，繼電器角電容量250V、5V。

9、絕緣強度：電源—訊號，電源—地，訊號—地均為20MΩJ。

10、絕緣強度：電源—訊號，電源—地均勻1KV/分鐘，訊號—地為500V/分鐘。

11、外形尺寸：280×280×150mm 開孔尺寸：260×260mm。

12、工作條件：環境溫度0-50℃，相對溫度5-90%。

13、電 源：-220V 50Hz

圓盤壓力記錄儀工作原理
如下圖所示，被測參數首先轉換成直流電訊號，輸入到訊號模塊，進行線性化處理，經差分放大器放大到1VDC左右，然后傳輸到如下三個回路當中，第一回進入記錄系統，通過與參比電位器相比較，輸出正或負的偏差訊號，然后，經功放級驅動弧線電機移動，直接托動記錄筆和參比滑線電阻達到新的平衡，從而形成一個沒有任何附加傳動的快速響應的閉循環平衡系統。伺服電路的速度反饋電路，進一步改善了快速相應特性，從而實現了無振蕩、無噪聲、無傳動變差以及快速相應記錄的特點。
第二回路輸入到三位半數碼管，對輸入的訊號進行數碼液晶顯示，其最大顯示容量為±1999。
第三回路輸入到上、下報警電路系統，用戶通過手動實現該系統上、下限報警如下圖2所示，當顯示訊號低于下限設定點時則下限繼電器吸合，從而實現下限報警，當顯示訊號高于上限設定點時，則上限繼電器吸合，從而實現上限報警（上下限報警具有常開與常閉觸電輸出的特點）
