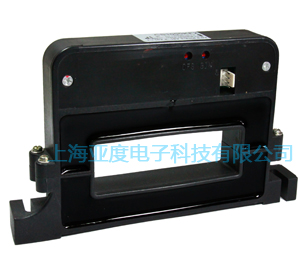

YDS2500KF2D霍爾直流電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
測量0-2500Adc輸出4-20mA,孔 徑16*64mm，電源DC24V
YDS2500KF2D霍爾直流電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
YDS500KF2D
YDS1000KF2D
YDS1500KF2D
YDS2000KF2D
YDS2500KF2D
IPN
原邊輸入電流
0～500
0～1000
0～1500
0～2000
0～2500
A
IP
原邊電流測量范圍
0～7500
0～2250
0～3000
IOUT
副邊輸出電流
4～20(±1%)
mA
RL
負載電阻
120～650
R
VC
電源電壓
+24(±5%)
V
IC
電流消耗
35+IOUT
Vd
絕緣電壓
在原邊與副邊電路之間5kV有效值/50Hz/1分鐘
εL
線性度
±1
%FS
I0
零點失調電流
TA=25℃4±0.1
IOM
磁失調電流
IPN→0<0.1
IOT
失調電流溫漂
IPN=0TA =-25～+85℃<0.005
mA/℃
Tr
響應時間
≤7
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
m
質量(約）
560
g
標準
Q/320115QHKJ01-2013
外形尺寸 （mm）
端子輸出：1,+24V2,0V(電源地)3,IOUTOFS,零點調節GIN,幅度調節
引線輸出： 紅,+15V黃,IOUT黑,0V(電源地)
使用說明
2、當電流母線填滿原邊穿線孔時，獲得最佳的測量精度。原邊母排的溫度不應超過60℃。 3、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在。
4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
