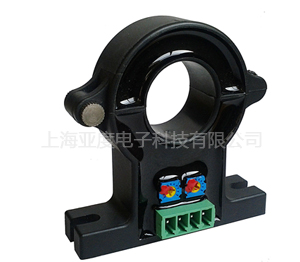

YDS2000EK2D霍爾直流電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YDS400EK2D |
YDS600EK2D |
YDS800EK2D |
YDS1000EK2D |
YDS1500EK2D |
YDS2000EK2D |
|
IPN |
原邊輸入電流 |
0～400 |
0～600 |
0～800 |
0～1000 |
0～1500 |
0～2000 |
A |
IP |
原邊電流測量范圍 |
0～600 |
0～900 |
0～1200 |
0～1500 |
0～2000 |
0～2200 |
A |
IOUT |
副邊輸出電流 |
4～20(±1%) |
mA |
RL |
負載電阻 |
80～650 |
R |
VC |
電源電壓 |
+24(±5%) |
V |
IC |
電流消耗 |
25+IOUT |
mA |
Vd |
絕緣電壓 |
在原邊與副邊電路之間5KV有效值/50Hz/1分鐘 |
|
εL |
線性度 |
±1 |
%FS |
I0 |
零點失調電流 |
TA =25℃4±0.1 |
mA |
IOM |
磁失調電流 |
IPN→0<0.1 |
mA |
IOT |
失調電流溫漂 |
IPN=0TA =-25～+85℃<0.005 |
mA/℃ |
Tr |
響應時間 |
≤7 |
μs |
f |
頻帶寬度(-3dB) |
DC～20 |
kHz |
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
g |
重量 |
300 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸 |

端子說明：+,正電源0,電源地M,電流輸出OFS,零點調節GIN,幅度調節
|
使用說明 |
- 錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器穿過，即可在輸出端測得相應電流值。
2、當電流母線填滿原邊穿線孔時，獲得最佳的測量精度。原邊母排的溫度不應超過60℃。
3、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在。
4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。 |
|
|
|
