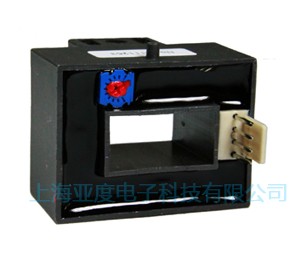

YBS300BP閉環電流傳感器系列應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-300A輸出mA信號 孔徑10*20mm，電源±12～±18V
YBS300B閉環電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
YBS25B
YBS50B
YBS100B
YBS200B
YBS300B
IPN
原邊額定輸入電流
25
50
100
200
300
A
IP
原邊電流測量范圍
0～±50
0～±75
0～±150
0～±300
0～±400
ISN
副邊額定輸出電流
mA
KN
匝數比
1:1000
1:2000
1:3000
RM
測量電阻 ( VC=±15V/IPN)
0-500
0-245
0-203
0-75
0-52
Ω
( VC=±15V/IP)
0-118
0-33
0-20
VC
電源電壓
±15～±18(±5%)
V
IC
電流消耗
VC=±15V10+Is
Vd
絕緣電壓
在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘
εL
線性度
<0.2
%FS
X
精度
TA=25℃±0.7
%
I0
零點失調電流
TA=25℃<±0.30
IOM
磁失調電流
IP→0<±0.30
IOT
失調電流溫漂
IP=0TA=-25～+85℃<±0.5
Tr
響應時間
<1
μs
f
頻帶寬度(-3dB)
DC～100
KHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
RS
副邊線圈內阻(TA=25℃)
10
42
75
m
質量(約）
35
g
標準
Q/320115QHKJ01-2013
外形尺寸（mm） 外部接線圖
使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。
3、測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度，但考慮到散熱問題，傳感器的長期工作電流應小于額定輸入電流IPN
