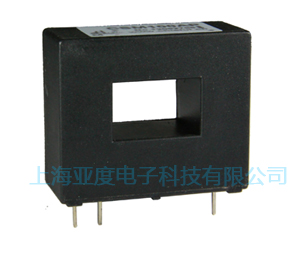

YBS200AP閉環電流傳感器系列應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-200A輸出mA信號 孔徑10*16mm，電源±12～±18V
YBS200AP閉環電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
IPN
原邊額定輸入電流
50
100
125
200
A
IP
原邊電流測量范圍
0～±150
0～±300
0～±375
0～±600
ISN
副邊額定輸出電流
50±0.5%
125±0.5%
100±0.5%
mA
KN
匝數比
1:1000
1:2000
RM
測量電阻 (VC=±12V/IPN)
0-186
0-160
0-61
0-56
Ω
(VC=±12V/IP)
0-47
0-21
0-5
--
(VC=±18V/IPN)
0-306
0-280
0-109
0-116
(VC=±18V/IP)
0-87
0-6
VC
電源電壓
±12～±18（±5%）
V
IC
電流消耗
VC=±18V10+Is
Vd
絕緣電壓
在原邊與副邊電路之間3kV有效值/50Hz/1分鐘
εL
線性度
<0.1
%FS
X
精度
±0.7
%
I0
零點失調電流
TA=25℃<±0.20
IOT
失調電流溫漂
IP=0TA=-25～+85℃≤±0.005
mA/℃
Tr
響應時間
<1
μs
f
頻帶寬度(-3dB)
DC～200
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
RS
副邊線圈內阻(TA=85℃)
22
48
m
質量(約）
17
g
標準
Q/320115QHKJ01-2013
外形尺寸（mm）外部接線圖
使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。
3、測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度。
4、原邊電流測量范圍最大時為短時間過載，不能長時間工作在最大電流。
